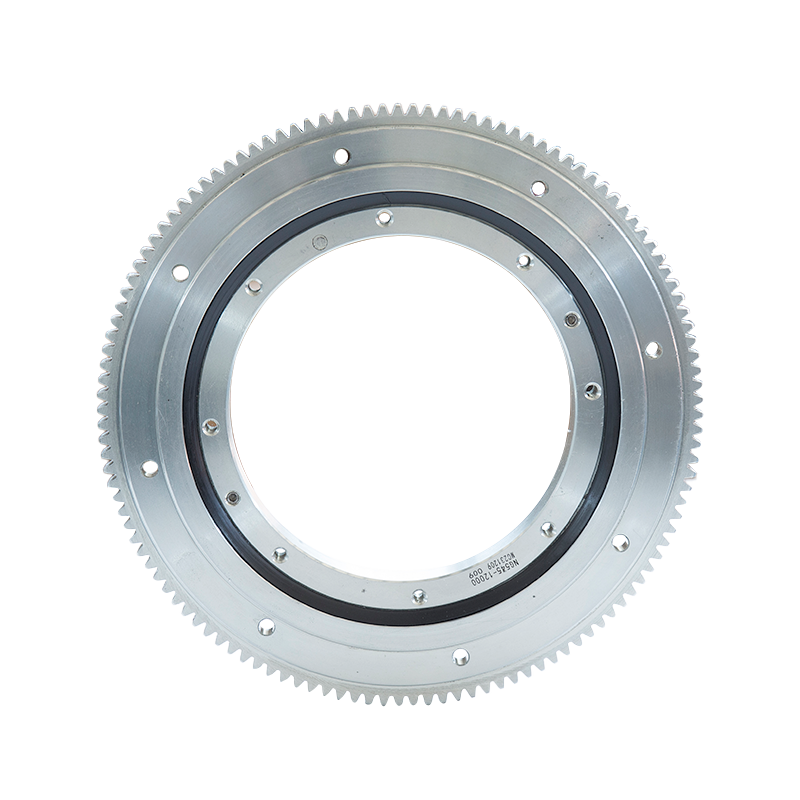

Ležajevi s ubodnim prstenom: okosnica teških rotacijskih strojeva

Ležari s uginjanjem prstena , također poznate kao uginjavi ležajevi ili ležajevi gramofona, kritične su komponente u teškim strojevima i opremi koje zahtijevaju rotacijsko kretanje pod značajnim opterećenjima. Ovi specijalizirani ležajevi omogućuju glatku, kontroliranu rotaciju, istovremeno podupiru aksijalno, radijalno i momensko opterećenje. Od dizalica i vjetroagregata do uređaja za medicinsko snimanje, ležajevi prstenasta prstena neophodni su u industrijama koje zahtijevaju preciznost, trajnost i pouzdanost. Ovaj se članak upušta u dizajn, funkcionalnost, primjene i napredak ležajeva u nagibu, ističući njihovu ključnu ulogu u modernom inženjerstvu.

Što su ležajevi za uginule?
Ležajevi s kotrljanjem prstena su ležajevi valjanih elemenata velikog promjera dizajnirani za obradu složenih kombinacija opterećenja. Za razliku od tradicionalnih ležajeva, oni su projektirani tako da podržavaju ne samo radijalno i aksijalno opterećenje, već i nagibnih trenutaka, što ih čini idealnim za rotacijske primjene. Njihova jedinstvena struktura obično uključuje:

Unutarnji i vanjski prstenovi: stacionarne i rotirajuće komponente u kojima se nalaze valjani elementi.

Valjani elementi: kuglice ili valjci koji smanjuju trenje i omogućuju glatku rotaciju.

Raceways: Precizno obrađeni žljebovi koji vode valjane elemente.

Zubi zupčanika (opcionalno): integrirani u unutarnji ili vanjski prsten za izravne pogonske aplikacije.

Ovi ležajevi dostupni su u raznim konfiguracijama, uključujući jednokratne, dvostruke redove i dizajniranje poprečnih kotrljanja, svaki prilagođeni određenim zahtjevima za opterećenje i kretanje.

Prijave u industriji
Ležajevi s ubodnim prstenom svestrane su komponente koje se koriste u širokom rasponu industrija:

Konstrukcija i teški strojevi: bageri, dizalice i betonske pumpe oslanjaju se na uginule prstenove za rotaciju 360 stupnjeva i stabilnost opterećenja.

Energija vjetra: Sustavi vjetroagregata i zijevanje koriste uginjene ležajeve za podešavanje kutova lopatica i poravnavanje turbina s smjerom vjetra.

Medicinska oprema: Napredni uređaji za snimanje poput CT skenera i MRI strojeva koriste precizno uginule prstenove za glatko kretanje rotacije.

Robotika i automatizacija: Industrijski roboti i automatizirani montažni motociraju ovise o kompaktnim ležajevima za precizno upravljanje pokretima.

Aerospace and Defense: Radarski sustavi, raketni bacači i oprema za praćenje satelita koriste visoko performanse uginule prstenove za točno pozicioniranje.

Ključne značajke dizajna i inovacije
Moderni ležajevi s korenim prstenima uključuju napredne značajke za poboljšanje performansi i dugovječnosti:

Napredak materijala: Legura visoke čvrstoće i površinski tretmani poput indukcijskog stvrdnjavanja poboljšavaju otpornost na habanje i vijek umora.

Sustavi brtvljenja: Višeslojni brtvi štite od onečišćenja i zadržavaju podmazivanje, proširujući intervale usluga.

Integrirani senzori: Pametni ležajevi s ugrađenim senzorima nadziru opterećenje, temperaturu i vibracije, omogućujući prediktivno održavanje.

Lagani dizajni: aluminijske legure i kompozitni materijali smanjuju težinu bez ugrožavanja snage, idealnih za zrakoplovnu i robotiku.

Prilagodba: Proizvođači nude prilagođena rješenja, uključujući nestandardne veličine, specijalizirane premaze i jedinstvene konfiguracije zupčanika.

Izazovi i rješenja
Sposobnost opterećenja i umor: Teška opterećenja i ciklički naponi mogu dovesti do preranog kvara. Rješenje: Napredna analiza konačnih elemenata (FEA) optimizira geometriju ležaja i odabir materijala.

Korozija i kontaminacija: Teško okruženje poput vjetroelektrana na moru ili gradilišta predstavljaju rizik. Rješenje: ležajevi od nehrđajućeg čelika i robusni sustavi brtvljenja povećavaju izdržljivost.

Precizni zahtjevi: aplikacije visoke točnosti poput ultra preciznih ležajeva za medicinsko snimanje. Rješenje: Precizno mljevenje i napredna kontrola kvalitete osiguravaju uske tolerancije.

Održivost i budući trendovi
Kako industrije daju prioritet održivosti, proizvođači nosača s nosačima prihvaćaju ekološki prihvatljive prakse:

Materijali koji se mogu reciklirati: Korištenje čelika i premaza koji se mogu reciklirati za smanjenje utjecaja na okoliš.

Energetski učinkoviti dizajni: ležajevi s niskim trećem minimiziraju potrošnju energije u rotirajućim strojevima.

Digitalizacija: ležajevi s omogućenim IoT-om pružaju podatke u stvarnom vremenu za optimizirane performanse i smanjeni zastoj.

Budući trendovi uključuju:

Proizvodnja aditiva: ležajevi s 3D s složenim geometrijama za prilagođene aplikacije.

Hibridni ležajevi: kombiniranje keramičkih valjanih elemenata sa čeličnim prstenima za poboljšane performanse u ekstremnim uvjetima.

Sustavi samo-podmazivanja: ležajevi s ugrađenim akumulacijama podmazivanja za rad bez održavanja.
