Dvostrukog reda jednaki promjer s četveročlanim kontaktnim loptom loptom Dobavljači

Jiangsu Manchen Transmission Technology Co., Ltd. Dom / Proizvod / Dvostrukog reda jednaki promjer s četveročlanim kontaktnim loptom loptom
  • Dvostrukog reda jednaki promjer s četveročlanim kontaktnim loptom loptom

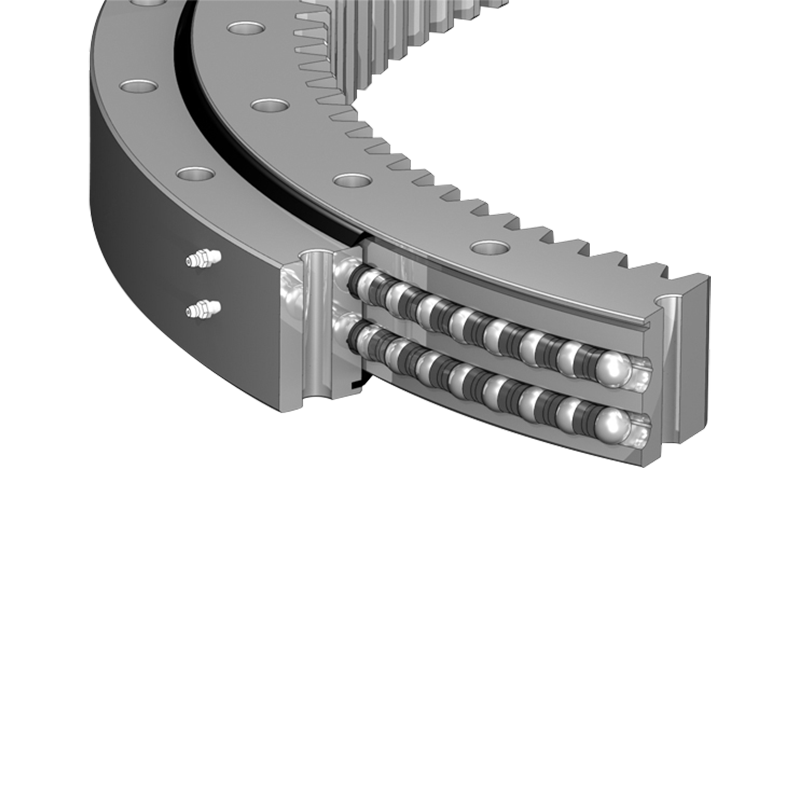

Dvostrukog reda jednaki promjer s četveročlanim kontaktnim loptom loptom

Dvostruki redak jednakih promjera kontaktnih lopta s loptom od četiri točke karakteriziraju njegovi kotrljajući elementi (kuglice) koji stupaju u kontakt s trkačkim putevima u četiri točke, a valjani elementi imaju isti promjer. Ovaj dizajn omogućava da ležaj istovremeno podliježe višesmjernim opterećenjima, uključujući aksijalna opterećenja, radijalna opterećenja i trenutke nagiba. Takav dizajn osigurava visoku krutost i stabilnost, što ga čini prikladnim za aplikacije s velikim opterećenjem.

Dizajn kuglice s dvostrukim redom povećava broj kontaktnih točaka, distribuirajući opterećenje i smanjujući pritisak na svaku čeličnu kuglu, proširujući na taj način radni vijek trajanja. Konfiguracija kontakta s četiri točke omogućava mu izvrsno izvođenje pod složenim opterećenjima, posebno u aplikacijama koje zahtijevaju istovremeno višesmjerno rukovanje opterećenjem. Uz to, učinkovito smanjuje pojavu proklizavanja kotrljajućih elemenata, povećavajući krutost ležaja i poboljšavajući njegovu stabilnost. Dvostruki redak jednakih promjera kontaktnih kuglica s kuglom odnosi se na strojeve visoke preciznosti i visoke pouzdanosti, poput građevinskih strojeva (npr. Bageri, dizalica), opreme za vjetroelektranu, medicinskih uređaja i radarskih antena. Njegov visoki kapacitet i preciznost čine ga idealnim izborom za ove zahtjevne primjene.

Ovaj ležište ima kompaktan dizajn i jednostavnu instalaciju, što značajno smanjuje ukupne potrebe za težinom i prostorom opreme. Njegova performansi brtvljenja učinkovito sprječavaju ulazak prašine i onečišćenja, osiguravajući dugoročnu operativnu pouzdanost. Uz to, ležaj zahtijeva relativno jednostavno održavanje; Periodično podmazivanje i inspekcija mogu osigurati njegov dugoročni stabilan rad.

Dvostruki redak jednakih metala s četveročlanim kuglicama s kuglicama proizveden je od legiranog čelika visoke čvrstoće, koji se podvrgava procesima gašenja i ublažavanja kako bi se osiguralo njegova mehanička svojstva i otpornost na habanje. Utrka i kuglice precizno su obrađeni i mljeveni, što osigurava glatkoću kontaktnih površina i zategnutost fit -a, što dodatno povećava nosivost ležaja i operativnu glatkoću. Kao profesionalni proizvođač ležaja, posvećeni smo pružanju našim kupcima visokokvalitetne proizvode visokih performansi. Za citate kontaktirajte nas.

Kontaktirajte nas Jiangsu Manchen Transmission Technology Co., Ltd.

Tehničke karakteristike

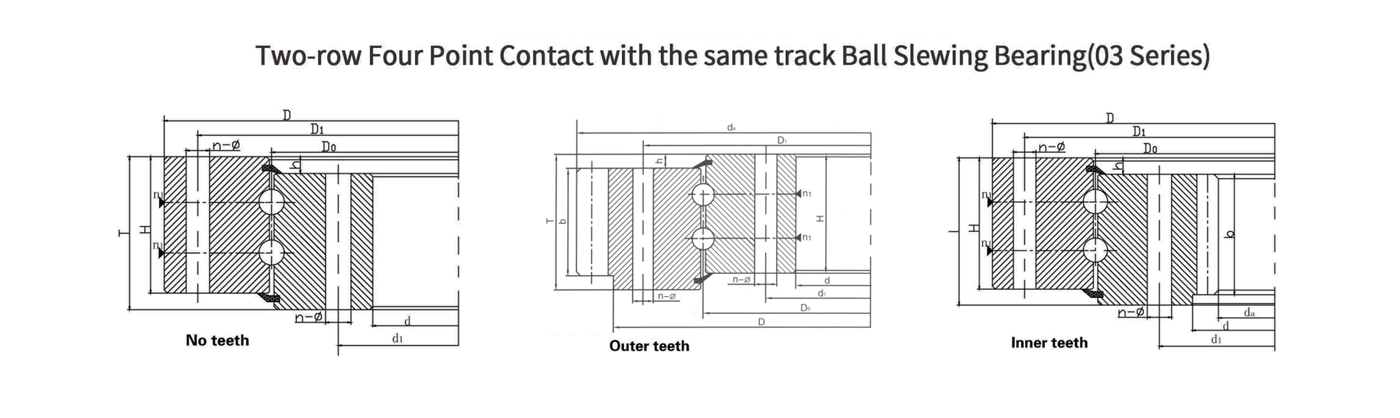

03 Serija osnovnih parametara
Serijski broj Osnovna veličina Veličina konfiguracije Veličina ugradnje Strukturna veličina Podavavaci o prijenosu Podaci o vanjskim zupčanicima Podaci o unutarnjem prijenosu
Bez zuba Vanjski zubi Unutarnji zubi D d T D1 D1 Rupa Rupa n n1 H h b m da Z da Z
Tip 0 Tip 123
D0 D0 D0 ∅ ∅ T
1 030.25.560 031.25.560 033.25.560 676 444 110 640 480 18 M16 32 20 4 100 26 60 5 704 138 417 84
032.25.560 034.25.560 6 706.8 115 410.4 69
2 030.25.630 031.25.630 033.25.630 746 514 110 710 550 18 M16 32 24 4 100 26 60 6 790.8 129 482.4 81
032.25.630 034.25.630 8 790.4 96 475.2 60
3 030.25.710 031.25.710 033.25.710 826 594 110 790 630 18 M16 32 24 4 100 26 60 6 862.8 141 560.4 94
032.25.710 034.25.710 8 862.4 105 555.2 70
4 030.30.800 031.30.800 033.30.800 742 658 130 898 702 22 M20 40 30 6 120 29 80 8 982.4 120 619.2 78
032.30.800 034.30.800 10 988 96 614 62
5 030.30.900 031.30.900 033.30.900 1042 758 130 998 802 22 M20 40 30 6 120 29 80 8 1086.4 133 715.2 90
032.30.900 034.30.900 10 1088 106 714 72
6 030.30.0000 031.30.1000 033.30.1000 1142 858 130 1098 902 22 M20 40 36 6 120 29 80 10 1198 117 814 82
032.30.1000 034.30.1000 12 1197.6 97 796.8 67
7 030.30.1120 031.30.1120 033.30.1120 1262 978 130 1218 1022 22 M20 40 36 6 120 29 80 10 1318 129 924 93
032.30.1120 034.30.1120 12 1317.6 107 916.8 77
8 030.40.1250 031.40.1250 033.40.1250 1426 1074 170 1374 1126 26 M24 45 40 5 160 39 90 12 1494.6 122 1012.8 85
032.40.1250 034.40.1250 14 1495.2 104 1013.6 73
9 030.40.1400 031.40.1400 033.40.1400 1576 1224 170 1524 1272 26 M24 45 40 5 160 39 90 12 1641.6 134 1156.8 97
032.40.1400 034.40.1400 14 1649.2 115 1153.6 83
10 030.40.1600 031.40.1600 033.40.1600 1776 1424 170 1724 1476 26 M24 45 45 5 160 39 90 14 1845.2 129 1349.6 97
032.40.1600 034.40.1600 16 1852.8 113 1350.4 85
11 030.40.1800 031.40.1800 033.40.1800 1976 1624 170 1924 1676 26 M24 45 45 5 160 39 90 14 2055.2 144 1545.6 111
032.40.1800 034.40.1800 16 2060.8 126 1542.4 97
12 030.50.2000 031.50.2000 033.50.2000 2215 1785 200 2149 1851 33 M30 48 48 8 188 47 120 16 2300.8 141 1702.4 107
032.50.2000 034.50.2000 18 2300.4 125 1699.2 95
13 030.50.2240 031.50.2240 033.50.2240 2455 2025 200 2389 2091 33 M30 48 48 8 188 47 120 16 2540.8 156 1942.4 122
032.50.2240 034.50.2240 18 2552.4 139 1933.2 108
14 030.50.2500 031.50.2500 033.50.2500 2715 2285 200 2649 2361 33 M30 60 56 8 188 47 120 18 2804.4 153 2203.2 123
032.50.2500 034.50.2500 20 2816 138 2188 110
15 030.50.2800 031.50.2800 033.50.2800 3015 2585 200 2949 2651 33 M30 60 56 8 188 47 120 18 3110.4 170 2491.2 139
032.50.2800 034.50.2800 20 3116 153 2488 125

Preporučeni proizvodi

Biti u kontaktu

SUBMIT
O nama
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

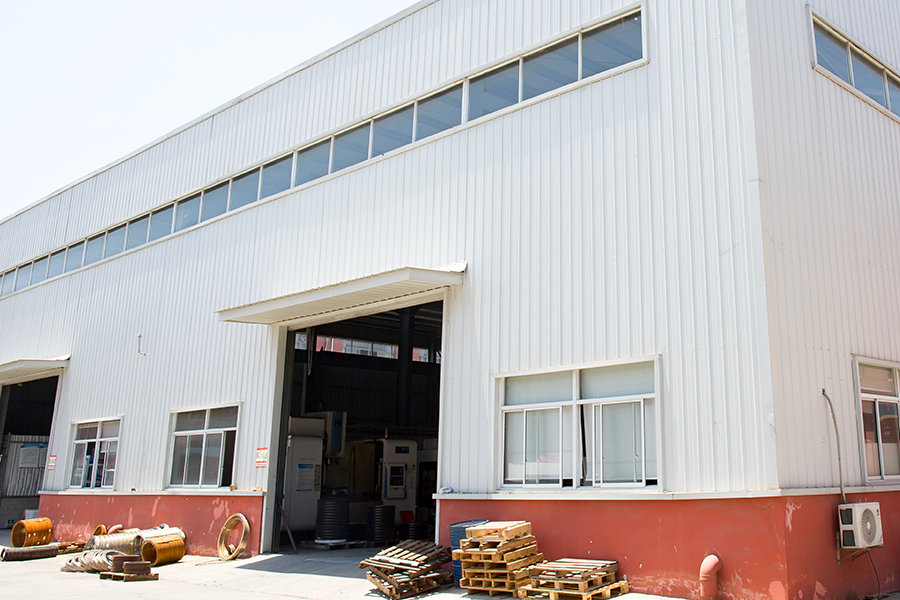

Jiangsu Manchen Transmission Technology Co., Ltd, osnovan je 2019. godine. Mi smo pouzdan troredni koturaljni ležaj (13 serija) proizvođač i dobavljač u Kini. Također smo profesionalni prometni proizvodni poduzeće koji integrira dizajn, istraživanje i razvoj, proizvodnju i prodaju. Tvrtka se nalazi u gradu Huangtu, gradu Jiangyin, provinciji Jiangsu, s vrlo povoljnim prijevozom. Tvrtka ima zrele tehničke uvjete i dobro opremljenu opremu. Njegovi se proizvodi široko koriste u industrijskim robotima, medicinskoj opremi, inženjerskim strojevima, lučkim strojevima, opremi za zaštitu okoliša, fotonaponskoj industriji i drugim poljima. Tvrtka se uvijek pridržava filozofije korporativnog poslovanja "Prva kvaliteta, win-win suradnje" radi pružanja visokokvalitetnih usluga i pouzdanih proizvoda za nove i stare kupce. Omogućite poduzećima čitav niz rješenja koja će im pomoći da poboljšaju svoju razinu upravljanja i proizvodni kapacitet kako bi poduzeća uvijek mogla održavati konkurentnost u žestokoj tržišnoj konkurenciji i postići brzi i stabilan razvoj poduzeća.

Potvrda o časti
Vijesti
Znanje o proizvodu

Metoda za dvostrukog redava jednakih promjera s četveročlanim kuglicama s loptom za aksijalno i radijalno opterećenje

Dvostrukog reda jednaki promjer s četiri točke kontaktne kuglice s loptama dizajnirani su tako da učinkovito obrađuju i aksijalno i radijalno opterećenje. Evo pregleda kako ti ležajevi upravljaju tim opterećenjima:
Distribucija i dizajn opterećenja: Značajke dizajna: Kontakt od četiri točke: Svaka lopta u ležaju uspostavlja kontakt s trkačkim putevima u četiri točke. Ova konfiguracija omogućava da ležaj učinkovitije obrađuje kombinirana opterećenja, jer kontaktne točke raspodjeljuju sile na površini ležaja. Kuglice jednakog promjera: Upotreba kuglica jednakog promjera osigurava jednoliku raspodjelu opterećenja, smanjujući rizik od lokaliziranog stresa i poboljšava mogućnosti opterećenja opterećenja.
Mehanizmi ležaja opterećenja: radijalno opterećenje: radijalno opterećenje podržava se kontaktnim točkama između kuglica i trkačkih staza. Dizajn ležaja omogućuje kuglicama da ravnomjerno podržavaju ta opterećenja kroz opseg ležaja, minimizirajući koncentraciju naprezanja. Aksijalno opterećenje: Kontaktni dizajn u četiri točke također omogućava da ležaj podržava aksijalna opterećenja u oba smjera. Kuglice uspostavljaju kontakt s trkačkim putevima pod kutom, omogućujući im da učinkovito nose aksijalne sile. Kuglice jednakog promjera pomažu u ravnomjernoj distribuciji ovih aksijalnih sila preko ležaja.
Operativni mehanizmi: radijalno rukovanje opterećenjem: kuglice kontakta: Kuglice su raspoređene pod kutom prema trkačkim putevima, što im omogućuje da nose radijalno opterećenje. Kontaktni kut je obično optimiziran kako bi se osiguralo da se radijalno opterećenje ravnomjerno raspoređuje na površini ležaja. Interakcija s kuglom i trkačkim stazama: Kako se ležaj okreće, kuglice se kotrljaju duž trkačkih staza, što pomaže u distribuciji radijalnog opterećenja u više kontaktnih točaka. Ovo kotrljanje smanjuje trenje i habanje.
Aksijalno rukovanje opterećenjem: Kontaktni dizajn u četiri točke: Dizajn kontakta s četiri točke omogućuje da ležaj učinkovito obrađuje aksijalno opterećenje stvaranjem više kontaktnih točaka koje šire opterećenje. Ovaj dizajn omogućuje da ležaj nosi značajne aksijalne sile bez pretjerane deformacije ili habanja. Podijeljenje opterećenja: Kuglice jednakih promjera u ležaju pomažu u dijeljenju aksijalnog opterećenja ravnomjerno u cijelom ležaju. Ova sposobnost podjele opterećenja povećava stabilnost ležaja i smanjuje rizik od lokaliziranog stresa.
Prednosti dizajna dvostrukog reda: Povećani opterećenje: Dvostruki dizajn pruža veću kontaktnu površinu u usporedbi s jednorednim ležajevima, što povećava ukupni nosivost. Zbog toga je ležaj pogodan za primjene s visokim zahtjevima za aksijalno i radijalno opterećenje. Poboljšana stabilnost: Konfiguracija s dvostrukim redom povećava stabilnost ležaja ravnomjernijim raspodjelom opterećenja. Ova stabilnost pomaže u smanjenju vibracija i poboljšanju ukupnih performansi ležaja. Smanjena deformacija: ravnomjerna raspodjela opterećenja pomaže u minimiziranju deformacije i habanja, što produžuje radni vijek ležaja.
Razmatranja aplikacije: Kriteriji za odabir: Zahtjevi za opterećenje: Pri odabiru dvosmislenog jednakog promjera s četveročlanim kuglicama s kuglicama, važno je razmotriti maksimalno aksijalno i radijalno opterećenje koje će ležaj doživjeti u njegovoj primjeni. Uvjeti operacije: na performanse ležaja mogu utjecati na rad, poput temperature, brzine i okolišnih faktora. Osigurajte da je ležaj dizajniran za učinkovito rješavanje ovih uvjeta.
Instalacija i održavanje: Pravilna instalacija: Ispravna instalacija ključna je za optimalnu raspodjelu opterećenja i performanse ležaja. Osigurajte da je ležaj pravilno usklađen i da su montažne površine čiste i bez otpada. Redovno održavanje: redovito uvid i održavanje su ključni kako bi se osiguralo da ležaj i dalje učinkovito djeluje. To uključuje provjeru znakova habanja, osiguranje pravilnog podmazivanja i odmah rješavanje bilo kakvih problema.
Dvostruki redak s jednakim promjenama s četveročlanim kuglicama s kuglicama dizajniran je za obradu aksijalnih i radijalnih opterećenja kroz svoje jedinstvene dizajnerske značajke i operativne mehanizme. Koristeći kontaktne kuglice s četiri točke i kuglice jednakog promjera, ležaj postiže učinkovitu raspodjelu opterećenja, povećanu nosivost i poboljšanu stabilnost. Pravilni odabir, instalacija i održavanje ključni su za osiguranje optimalnih performansi i dugovječnosti ležaja u različitim aplikacijama.

Usluge jamstva i podrške koje pruža dvostruki red jednaki promjer s četiri točke kontaktne kuglice lopte ležajevi

Usluge jamstva i podrške za dvostrukog reda jednaki promjer s četiri točke kontaktne kuglice s loptama ključni su za osiguravanje da se ležajevi ponašaju pouzdano tijekom svog radnog života. Te usluge obično uključuju različite aspekte koji se odnose na osiguranje kvalitete proizvoda, korisničku podršku i održavanje. Evo pregleda onoga što možete očekivati:
Pokrivanje jamstva: Tipični jamstveni uvjeti: Trajanje: Jamstva za dvostrukog redava jednakih metala s četveročlanim kuglicama s kuglicama obično se kreću od 1 do 3 godine, ovisno o proizvođaču i specifičnom proizvodu. Odjel pokrivenosti: jamstva uglavnom pokrivaju nedostatke u materijalima i izradi. To uključuje probleme kao što su proizvodni nedostaci, nepravilna toplinska obrada ili kvarovi materijala.Exlusions: Uobičajena isključenja mogu uključivati ​​štetu uzrokovanu nepravilnom ugradnjom, zlouporabom, zanemarivanjem, nedostatkom održavanja ili vanjskim čimbenicima kao što su uvjeti okoliša ili slučajni utjecaji.
Postupak zahtjeva: Dokumentacija: Zatražiti jamstvo, kupci obično trebaju pružiti dokaz o kupnji, detaljne informacije o nedostatku i potencijalno fotografije ili uzorke neispravnog ležaja.Inspection: Proizvođač može zahtijevati da se ležaj pregleda ili vrati na analizu kako bi odredio zahtjev za jamstvom. Ovisno o zahtjevu ili nalazu.
Tehnička podrška: Podrška prije prodaje: Odabir proizvoda: Pomoć u odabiru odgovarajućeg modela ležaja na temelju zahtjeva za primjenu, uvjeta opterećenja i operativnog okruženja. Tehničke specifikacije: Pružanje detaljnih tehničkih informacija i specifikacija kako bi se pomoglo kupcima donositi informirane odluke. Podrška na prodaju: Podrška za ugradnju: pružanje smjernica ili resursa za odgovarajuće instalacije i usklađivanje s osiguranim nosačima.
Rješavanje problema: Nudeći podršku za dijagnosticiranje i rješavanje problema vezanih za performanse, uključujući nenormalne zvukove, pretjerano habanje ili operativne probleme. Savjet za održavanje: Nudeći preporuke o praksi održavanja, rasporedima podmazivanja i inspekcijskim rutinama za produženje života.
Služba za korisnike: Vrijeme odgovora: Upiti i zahtjevi za podršku: brz odgovor na upite kupaca i zahtjeve za podršku, često u određenom vremenskom okviru (npr. 24-48 sati). Servisni kanali: Komunikacija: Podrška se može pružiti putem različitih kanala, uključujući telefon, e-poštu ili internetski chat.
Podrška na licu mjesta: U nekim slučajevima može biti dostupna podrška na licu mjesta ili terenska usluga, posebno za složena pitanja ili velike instalacije.
Obuka i resursi: Obrazovni resursi: Dokumentacija: Pružanje detaljnih priručnika za proizvode, vodiče za instalaciju i upute za održavanje. Programi za obuku: Nudeći treninge ili radionice za kupce i distributere na pravilnoj instalaciji, održavanju i rješavanju problema.ONLINE RESIOMITE: Web stranice i portali: Pristup internetskim resursima, ISPODINSKIM ISPITIMA ISPODINE.
Usluge zamjene i popravka: Zamjena: Politika zamjene: Ako se utvrdi da je ležaj neispravan u jamstvu, proizvođač može pružiti zamjenski ležaj bez dodatnih troškova. VRIJEME VRIJEME: INFORMACIJE O VRIJEME ODGOVORA ZA ZAPOMENJE ISPITIVANJA I POSTOJI NARUČENJE. puta.
Osiguranje kvalitete: Kontrola kvalitete: Postupci inspekcije: Informacije o mjerama kontrole kvalitete koje se koriste tijekom proizvodnje kako bi se osiguralo da ležajevi ispunjavaju određene standarde.Certifications: Davanje detalja o relevantnim industrijskim certifikacijama ili standardima s kojima su ležajevi u skladu.
Usluge jamstva i podrške za dvostrukog redava jednakih metala s četveročlanim kuglicama s loptom za kontakt dizajnirane su kako bi se osiguralo zadovoljstvo kupaca i pouzdanost proizvoda. Obično uključuju pokriće za nedostatke, tehničku podršku, smjernice za instalaciju, savjete o održavanju i pristup obrazovnim resursima. Razumijevanje ovih usluga pomaže kupcima da donesu informirane odluke i osigurava da dobiju potrebnu podršku tijekom radnog vremena ležaja.
