Jednostruki redak s križanjem kotrljanja ležaja Dobavljači

Jiangsu Manchen Transmission Technology Co., Ltd. Dom / Proizvod / Jednostruki redak s križanjem kotrljanja ležaja
  • Jednostruki redak s križanjem kotrljanja ležaja
  • Jednostruki redak s križanjem kotrljanja ležaja

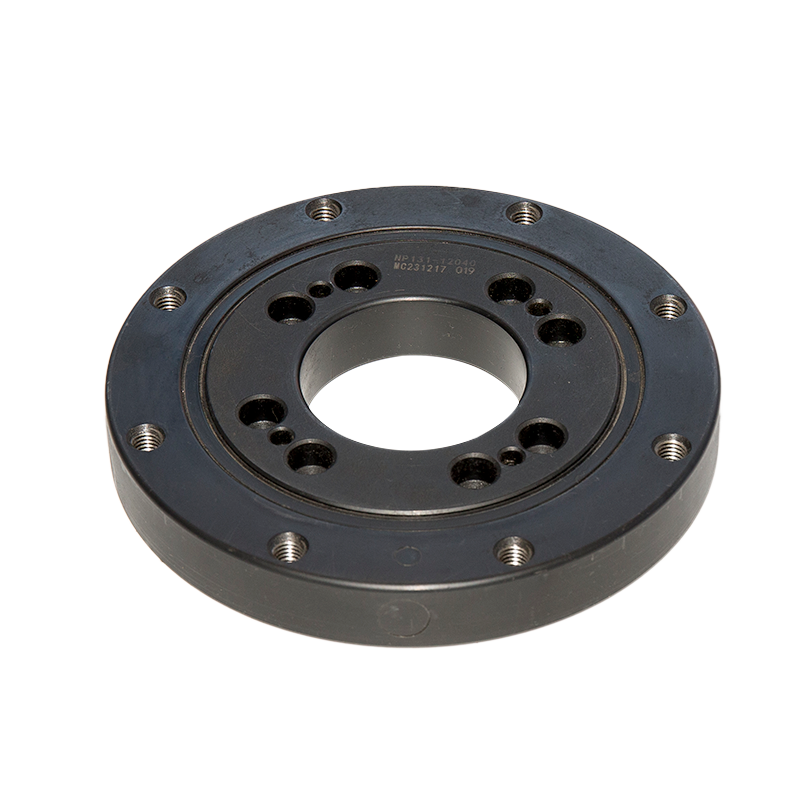

Jednostruki redak s križanjem kotrljanja ležaja

Jednostruki prekriženi valjak koristi dizajn s jednokratnim prekriženim valjcima, što ne samo da povećava kapacitet opterećenja, već i jača stabilnost opreme. Precizna koordinacija između valjaka i trkačkih staza osigurava visoku preciznost i glatkoću tijekom rotacije, čineći naš ugibani ležaj primjenjivim u različitim područjima kao što su inženjerski strojevi, stvaranje energije vjetra, luka i još mnogo toga.

Naš jednoredni prekriženi ležište valjka poznat je po velikom kapacitetu i pouzdanosti. Dizajn prekriženih valjaka omogućuje svaki valjak da ravnomjerno dijeli opterećenje, povećavajući na taj način ukupni nosivost. Ovaj dizajn također smanjuje koeficijente trenja, minimizira gubitak energije i poboljšava učinkovitost opreme. Fleksibilne načine instalacije koriste se u dizajnu jednokratnog prekriženog valjka s kolutom kako bi se zadovoljile različite potrebe korisnika. Bilo da se instalira vodoravno ili vertikalno, to se može lako postići. Nadalje, ležaj pokazuje prilagodljivost, osiguravajući stabilan rad u teškim okruženjima kao što su visoke temperature, visoka vlažnost i korozija. Održavanje, naš dizajn daje prioritet praktičnosti, čini rutinske inspekcije i održavanje jednostavnim i učinkovitim.

Naš uginuti ležaj prolazi strogo ispitivanje kontrole kvalitete i trajnosti, osiguravajući pouzdanost proizvoda i izdržljivost u različitim nepovoljnim okruženjima. Pružamo sveobuhvatne usluge tehničke podrške i prilagodbe kako bismo udovoljili određenim zahtjevima kupaca, osiguravajući da kupci dobiju odgovarajuća rješenja koja se nose za svoje scenarije prijave. Odabir našeg ležišta znači da se odlučite za izvanredne usluge performansi i kvalitete. Radujemo se suradnji s vama kako bismo postigli uspjeh inženjerskih projekta.

Kontaktirajte nas Jiangsu Manchen Transmission Technology Co., Ltd.

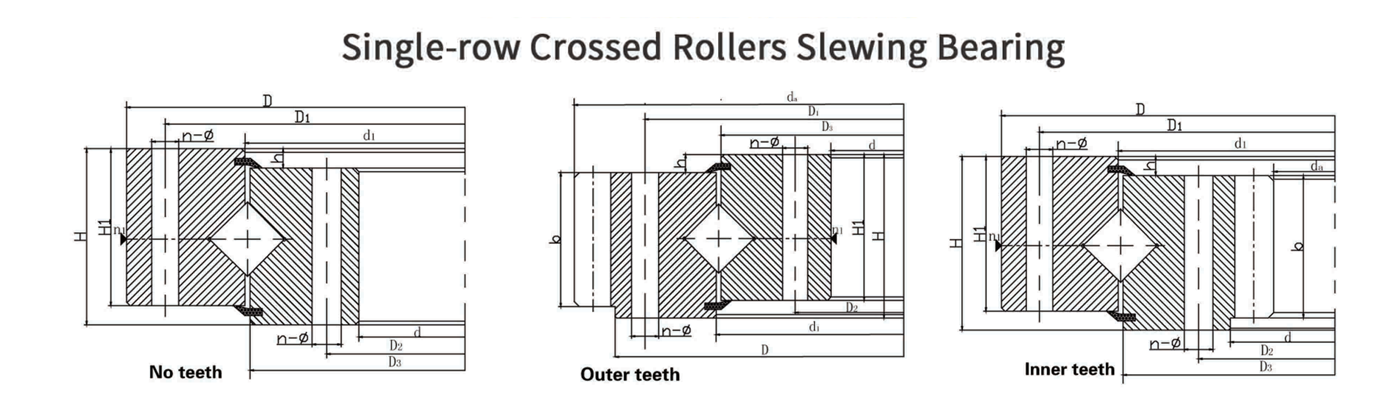

Tehničke karakteristike

11 serija osnovnih parametara
Serijski broj Osnovna veličina Veličina konfiguracije Veličina ugradnje Strukturna veličina Podaci o prijenosu Podaci o vanjskim zupčanicima Podaci o unutarnjem prijenosu
Bez zuba Vanjski zubi Unutarnji zubi D d H D 1 D 2 Rupa Rupa n n1 D 3 d 1 H 1 h b m d a Z d a Z
Tip 0 Tip 123
D 0 D 0 D 0 ∅ ∅ T
1 110.25.500 111.25.500 113.25.500 602 398 75 566 434 18 M16 32 20 4 498 502 65 10 60 5 629 123 367 74
112.25.500 114.25.500 6 628.8 102 368.4 62
2 110.25.560 111.25.560 113.25.560 662 458 75 626 494 18 M16 32 20 4 558 562 65 10 60 5 689 135 427 86
112.25.560 114.25.560 6 688.8 112 428.4 72
3 110.25.630 111.25.630 113.25.630 732 528 75 696 564 18 M16 32 24 4 628 632 65 10 60 6 772.8 126 494.4 83
112.25.630 114.25.630 8 774.4 94 491.2 62
4 110.25.710 111.25.710 113.25.710 812 608 75 776 644 18 M16 32 24 4 708 712 65 10 60 6 850.8 139 572.4 96
112.25.710 114.25.710 8 854.4 104 571.2 72
5 110.28.800 111.28.800 113.28.800 922 678 82 878 722 22 M20 40 30 6 798 802 72 10 65 8 966.4 118 635.2 80
112.28.800 114.28.800 10 968 94 634 64
6 110.28.900 111.28.900 113.28.900 1022 778 82 978 822 22 M20 40 30 6 898 902 72 10 65 8 1062.4 130 739.2 93
112.28.900 114.28.900 10 1068 104 734 74
7 110.28.1000 111.28.1000 113.28.1000 1122 878 82 1078 922 22 M20 40 36 6 998 1002 72 10 65 10 1188 116 824 83
112.28.1000 114.28.1000 12 1185.6 96 820.8 69
8 110.25.1120 111.28.1120 113.28.1120 1242 998 82 1198 1042 22 M20 40 36 6 1118 1122 72 10 65 10 1298 127 944 95
112.25.1120 114.25.1120 12 1305.6 106 940.8 79
9 110.32.1250 111.32.1250 113.32.1250 1390 1110 91 1337 1163 26 M24 48 40 5 1248 1252 81 10 75 12 1449.6 118 1048.8 88
112.32.1250 114.32.1250 14 1453.2 101 1041.6 75
10 110.32.1400 111.32.1400 113.32.1400 1540 1260 91 1487 1313 26 M24 48 40 5 1398 1402 81 10 75 12 1605.6 131 1192.8 100
112.32.1400 114.32.1400 14 1607.2 112 1195.6 86
11 110.32.1600 111.32.1600 113.32.1600 1740 1460 91 1687 1513 26 M24 48 45 5 1598 1602 81 10 75 14 1817.2 127 1391.6 100
112.32.1600 114.32.1600 16 1820.8 111 1382.4 87
12 110.32.1800 111.32.1800 113.32.1800 1940 1660 91 1887 1713 33 M24 48 45 5 1798 1802 81 10 75 14 2013.2 141 1573.6 113
112.32.1800 114.32.1800 16 2012.8 123 1574.4 99
13 110.40.2000 111.40.2000 113.40.2000 2178 1825 112 2110 1891 33 M30 60 48 8 1997 2003 100 12 90 16 2268.8 139 1734.4 109
112.40.2000 114.40.2000 18 2264.4 123 1735.2 97
14 110.40.2240 111.40.2240 113.40.2240 2418 2065 112 2350 2131 33 M30 60 48 8 2237 2243 100 12 90 16 2492.8 153 1990.4 125
112.40.2240 114.40.2240 18 2498.4 136 1987.2 111
15 110.40.2500 111.40.2500 113.40.2500 2678 2325 112 2610 2391 33 M30 60 56 8 2497 2503 100 12 90 18 2768.4 151 2239.2 125
112.40.2500 114.40.2500 20 2776 136 2228 112
16 110.40.2800 111.40.2500 113.40.2500 2978 2625 112 2910 2691 33 M30 60 56 8 2797 2803 100 12 90 18 3074.4 168 2527.2 141
112.40.2800 114.40.2800 20 3076 151 2528 127
17 110.50.3150 111.50.3150 113.50.3150 3376 2922 134 3286 3014 45 M42 84 56 8 3147 3153 122 12 110 20 3476 171 2828 142
112.50.3150 114.50.3150 22 3471.6 155 2824.8 129
18 110.50.3550 111.50.3550 113.50.3550 3776 3322 134 3686 3414 45 M42 84 56 8 2547 3553 122 12 110 20 3976 191 3228 162
112.50.3550 114.50.3550 22 3889.6 174 3220.8 147
19 110.50.4000 111.50.4000 113.50.4000 4226 3772 134 4136 3864 45 M42 84 60 10 3997 4003 122 12 110 22 4329.6 194 3660.8 167
112.50.4000 114.50.4000 25 4345 171 3660 147
20 110.50.4500 111.50.4500 113.50.4500 4726 4272 134 4636 4364 45 M42 84 60 10 4497 4503 122 12 110 22 4835.6 217 4166.8 190
112.50.4500 114.50.4500 25 4845 191 4160 167
HJ serija osnovnih parametara
Serijski broj Osnovna veličina Veličina konfiguracije Veličina ugradnje Strukturna veličina Podaci o prijenosu Podaci o vanjskim zupčanicima Podaci o unutarnjem prijenosu
Bez zuba
D L mm 		Vanjski zubi
D L mm 		Unutarnji zubi
D L mm 		D
mm 		d
mm 		H
mm 		D 1
mm 		D 2
mm 		n ∅
mm 		n1 d 1
mm 		D 3
mm 		H 1 h b
mm 		x m
mm 		D a
mm 		Z D a
mm 		Z
1 HJB.20.625 HJW.20.625 HJN.20.625 725 525 80 685 565 18 16 3 627 623 68 12 60 -1.4 5 751.9 146 498.8 101
Hjw.20.625a Hjn.20.625a ➕11.15 6 755.5 122 498.7 84
2 HJB.20.720 H.IW.20.720 HJN 20.720 820 620 80 780 660 18 16 3 722 718 68 12 60 -1.4 6 860.3 139 586.6 99
HJW.20.720A Hun.20.720a -1 8 861.1 104 582.3 74
3 HJB.30.820 HJW.30.820 HJN.30.820 940 705 95 893 749 24 20 4 822 818 83 12 70 -1.4 6 980.6 1.59 661.5 112
Hjw.30.820a Hjn.30.820a -1 10 986.2 95 658 67
4 HJB.30.880 HJW.30.880 HJN 30 830 1000 760 95 956 800 24 20 4 882 878 83 12 70 ➕1.15 8 10475 127 7182 91
Hjw.30.800a Hjn.30.830a -10 10 10463 101 707 b 72
5 HJB.30.1020 HJW.30.1020 HJN 30.1020 1170 675 95 1120 930 24 22 4 1022 1018 80 15 70 -1.4 8 1219.3 148 820.1 105
HJW 30.1020A Hjn.30.1020a ➕1.15 18 12192 118 827.8 84
6 HJ8.36.1220 HJW.38.1220 Hjn.36.1220 1365 1075 120 1310 1100 36 24 6 1222 1218 105 15 90 -1.4 10 1424.3 138 1027.8 104
HJW 36.1220A HJN 36.1220A -1 12 1435.9 116 1017.8 88
7 HJB.36.1250 Hjw.36.1250 Hjn.36.1250 1400 1090 120 1350 1150 36 26 6 1252 1248 105 15 90 -0.35 10 1443 143 1037 105
Hjw.36.1250a Hun.36.1250a -1 12 1449.8 117 1036.8 88
8 HJB.36.1435 Hjw.36.1435 Hjn.36.1435 1595 1278 120 1535 1335 36 26 6 1437 1433 105 15 90 ➕1.15 12 16555 134 12212 108
Hjw.38.1435a HJN 36.1435A -1 14 1661.2 115 1214.8 83
9 HJB.45.1540 HJW.45.1540 Hjn.45.1540 1720 1360 140 1660 1420 42 26 6 1543 1537 122 18 110 -1.4 12 1780.8 144 1298.1 109
Hjw.45.1540a Hjn.45.1540a ➕1.15 14 1781.1 124 1201 93
10 HJB.45.1700 HJW 45.1700 Hjn. 45.1700 1875 1525 140 1815 1585 42 28 6 1700 1679 122 18 110 ➕1.15 14 1948.4 135 1452.7 105
Hjw.45.1700a Hjn.45.1700a ➕1.15 16 1950.8 118 1452.3 92

Preporučeni proizvodi

Biti u kontaktu

SUBMIT
O nama
Jiangsu Manchen Transmission Technology Co., Ltd.
Jiangsu Manchen Transmission Technology Co., Ltd.

Jiangsu Manchen Transmission Technology Co., Ltd, osnovan je 2019. godine. Mi smo pouzdan troredni koturaljni ležaj (13 serija) proizvođač i dobavljač u Kini. Također smo profesionalni prometni proizvodni poduzeće koji integrira dizajn, istraživanje i razvoj, proizvodnju i prodaju. Tvrtka se nalazi u gradu Huangtu, gradu Jiangyin, provinciji Jiangsu, s vrlo povoljnim prijevozom. Tvrtka ima zrele tehničke uvjete i dobro opremljenu opremu. Njegovi se proizvodi široko koriste u industrijskim robotima, medicinskoj opremi, inženjerskim strojevima, lučkim strojevima, opremi za zaštitu okoliša, fotonaponskoj industriji i drugim poljima. Tvrtka se uvijek pridržava filozofije korporativnog poslovanja "Prva kvaliteta, win-win suradnje" radi pružanja visokokvalitetnih usluga i pouzdanih proizvoda za nove i stare kupce. Omogućite poduzećima čitav niz rješenja koja će im pomoći da poboljšaju svoju razinu upravljanja i proizvodni kapacitet kako bi poduzeća uvijek mogla održavati konkurentnost u žestokoj tržišnoj konkurenciji i postići brzi i stabilan razvoj poduzeća.

Potvrda o časti
Vijesti
Znanje o proizvodu

Metode za poboljšanje kapaciteta opterećenja i preciznost jednokratnih prekriženih ležajeva valjka

Poboljšanje kapaciteta opterećenja i preciznost Jednostruki prekriženi valjci s leževima Uključuje optimizaciju različitih dizajnerskih, proizvodnih i operativnih čimbenika. Evo nekoliko metoda za poboljšanje ovih atributa:
Izbor materijala: Materijali visoke čvrstoće: Koristite materijale visoke čvrstoće, otporne na habanje za trkačke staze i valjke, poput naprednih čeličnih legura ili kompozita, za povećanje nosivosti i izdržljivosti.
Površinski tretmani: Nanesite površinske tretmane ili premaze, poput nitriranja ili otvrdnjavanja, kako biste poboljšali tvrdoću i otpornost na habanje komponenti. Precizno Proizvodnja: Visoka precizna obrada: Upotrijebite napredne tehnike obrade i opremu za postizanje visoke preciznosti u proizvodnji kontrola i kolutima, osiguravajući strogosti i kolutima. Proces proizvodnje.
Poboljšani dizajn: optimizirana geometrija valjka: dizajnerski valjci s optimiziranim geometrijama radi poboljšanja raspodjele opterećenja i smanjenja lokaliziranih koncentracija napona. To može poboljšati i kapacitet opterećenja i preciznost. Poboljšani dizajn trkačkih staza: Osigurajte da su trkačke staze dizajnirane s točnim profilima za smanjenje trenja i trošenja, što može pridonijeti boljem upravljanju opterećenjem i preciznom kretanju.
Podmazivanje: Napredna maziva: Koristite visokokvalitetne maziva s odgovarajućim viskoznostima i aditivima za smanjenje trenja i habanja, što pomaže u održavanju kapaciteta i preciznosti u opterećenju. Uobičajeni sustavi podmazivanja: Provedite automatske ili centralizirane sustave podmazivanja kako bi se osigurala dosljedna i odgovarajuća kombinacija: Agagnl-a: AGGNY-a: nepravilnosti koje bi mogle utjecati na performanse i preciznost. Precizno usklađivanje: pravilno uskladite ležaj tijekom instalacije kako bi se osigurala ravnomjerna raspodjela opterećenja i spriječila nepotrebna naprezanja koja bi mogla ugroziti kapacitet i preciznost opterećenja.
Distribucija opterećenja: Ravnomjerna raspodjela opterećenja: Dizajnirajte ležaj i njegovo ugradnju za promicanje jednolike raspodjele opterećenja na svim valjcima, smanjujući rizik od lokaliziranog preopterećenja i poboljšanje ukupnog opterećenja. Minimizirajte opterećenje trenutka: gdje je to moguće, minimizirajte opterećenje trenutka i ekscentričnosti koji mogu utjecati na nosivost i preciznost ležaja.
Upravljanje temperaturom: Kontrola temperature: Provedite mjere za upravljanje radnim temperaturama, jer prekomjerna toplina može utjecati na performanse maziva i svojstva materijala, što potencijalno utječe na nosivost i preciznost. Tomelna razmatranja: Računajte toplinsko širenje u dizajnu i ugradnji ležaja radi održavanja preciznih tolerancija pod različitim temperaturama.
Praksa održavanja: Redovne inspekcije: vršite redovne inspekcije kako biste otkrili rane znakove habanja, oštećenja ili neusklađenosti. Odmah rješavanja ovih problema može pomoći u održavanju opterećenja i preciznosti. Previsivno održavanje: Slijedite preventivni raspored održavanja koji uključuje podmazivanje, čišćenje i prilagodbe kako bi se osiguralo optimalne performanse.
Napredne tehnologije: Analiza konačnih elemenata (FEA): Koristite FEA i druge alate za simulaciju tijekom faze dizajna za predviđanje i optimizaciju raspodjele opterećenja, naprezanja i performansi ležaja.innovativni dizajnerski značajke: Istražite ugradnju značajki naprednih dizajnerskih značajki, kao što su poboljšane brtve ili prigušivanja sustava kako biste poboljšali upravljanje opterećenjem i preciznosti.
Prilagodba: Prilagođena rješenja: Prilagodite dizajn ležaja kako biste ispunili određene zahtjeve za aplikaciju, uključujući kapacitete opterećenja i razinu preciznosti. Prilagođena rješenja mogu se pozabaviti jedinstvenim izazovima i poboljšati ukupne performanse. Training i stručnost: Stručnost u instalaciji: Osigurajte da instalaciju provode obučeni profesionalci s stručnošću u rukovanju i postavljanju visokih preciznih ležajeva. Poboljšano poboljšanje: Ostanite ažurirani s napretkom u industriji i uključite najbolje prakse u dizajn, i procese održavanja.
Poboljšanje nosivosti i preciznosti jednokratnih prekriženih ležajeva valjka uključuje optimizaciju odabira materijala, proizvodnih procesa, dizajnerskih značajki i prakse održavanja. Baveći se tim područjima, možete poboljšati performanse, trajnost i točnost ležaja, osiguravajući da ispunjava zahtjeve različitih aplikacija s visokim opterećenjem i visokom preciznom.

Prednosti korištenja jednokratnih prekriženih ležajeva valjka u visokim preciznim aplikacijama

Jednostruki prekriženi valjci s leževima posebno su povoljni u aplikacijama visoke preciznosti zbog njihovih jedinstvenih karakteristika dizajna i performansi. Evo ključnih prednosti:
Visoka preciznost i točnost: minimalni rotacijski klirens: prekriženi dizajn valjka sadrži izmjenične ortogonalne aranžmane cilindričnih valjaka, što smanjuje rotacijsku klirens i pruža visoku krutost. To dovodi do preciznog pokretanja pozicioniranja i glatkog rotacije, što je ključno za aplikacije visoke preciznosti poput robotike, medicinske opreme i zrakoplovnih sustava. Smanjena deformacija pod opterećenjem: Prekriženi raspored valjka ravnomjernije distribuira opterećenja, minimizirajući deformaciju ležaja pod različitim opterećenjima i osiguravajući dosljednu preciznost.
Visoki opterećenje u svim smjerovima: Kombinirano rukovanje opterećenjem: jednokratni prekriženi valjkasti ležajevi mogu istovremeno nositi aksijalno, radijalno i momensko opterećenje zbog svog jedinstvenog dizajna. To je posebno korisno u aplikacijama koje doživljavaju višesmjernu silu ili dinamička opterećenja. Optimizirana raspodjela opterećenja: Prekriženi raspored valjaka pruža veću kontaktnu površinu i bolju raspodjelu opterećenja u usporedbi s kugličnim ležajevima, povećavajući kapacitete radijalnog i aksijalnog opterećenja.
Kompaktni dizajn: Ušteda prostora: Dizajn jednostrukih prekriženih ležajeva valjka omogućuje kompaktniji sklop u usporedbi s drugim vrstama ležajeva koji zahtijevaju više redaka ili veće dimenzije za slične kapacitete opterećenja. To je korisno za visoko precizne aplikacije u kojima su prostor i težina ograničenja, kao što su u kirurškim robotima ili kompaktnim industrijskim strojevima. Slična konstrukcija: Kompaktni dizajn smanjuje ukupnu težinu ležaja, što je korisno u primjenama gdje je minimiziranje težine presudno, poput zračnih komponenti.
Visoka krutost: Povećana krutost: Prekriženi dizajn valjka inherentno pruža veću krutost i krutost u usporedbi s kugličnim ležajevima. Ova krutost smanjuje odstupanje ležaja pod opterećenjem, što je presudno za održavanje preciznosti u aplikacijama poput CNC strojeva, gdje čak i lagani pokreti mogu utjecati na točnost obrade.
Glatko i stabilno kretanje: Smanjeno trenje i vibracije: Jedinstveni kontakt kotrljanja prekriženih valjkastih ležajeva rezultira nižim trenjem i manje vibracija tijekom rada. To dovodi do glatkog i stabilnijeg gibanja, što je ključno za visoko precizne aplikacije kao što su mjerenje instrumenata i opreme za snimanje. Naporavanje buke: glatko kretanje valjka smanjuje operativnu buku, što ih čini idealnim za aplikacije koje zahtijevaju miran rad, poput medicinskih dijagnostičkih uređaja.
Dugi vijek trajanja: Smanjeno habanje: Optimalna raspodjela opterećenja i smanjeno trenje u jednokratnim prekriženim valjcima ležera dovode do manje habanja na komponentama ležaja. To se odnosi na duži vijek trajanja, što je korisno za primjene koje zahtijevaju visoku pouzdanost i nisko održavanje. Bez čestih održavanja: Zbog njihove izdržljivosti i stabilnosti, ovi ležajevi često zahtijevaju rjeđe održavanje, smanjujući zastoj u kritičnim operacijama.
Svestranost u svim aplikacijama: Prilagodljiva na različite uvjete: Mogućnost rukovanja s velikim opterećenjima i održavanja visoke preciznosti čini jednokratne prekrižene valjkasti ležajevi prikladni za širok raspon primjena visoke preciznosti, od robotskih oružja do optičke opreme i proizvodnje poluvodiča. Osiguravanje za daljnje potrebe: Ovi materijal, i materijal, može se prilagoditi uvjetima, i materijalnim uvjetima.
Visoka pouzdanost u kritičnim primjenama: dosljedna performansi: dizajn osigurava pouzdane i ponovljive performanse, što je ključno u kritičnim primjenama u kojima se preciznost i pouzdanost ne mogu pregovarati, poput kirurških robotika ili sustava pozicioniranja satelita. Smanjeni zaleđa: Prekriženi koturalni dizajn je neophodan za primjenu i ponovljene pokrete.
Poboljšana sigurnost i kontrola: poboljšane sigurnosne značajke: U aplikacijama kao što su medicinska ili zrakoplovna, gdje je sigurnost najvažnija, visoka preciznost i pouzdanost prekriženih ležajeva valjaka smanjuju rizik od neispravnosti, osiguravajući sigurniji rad. Kontrola vetljača nad pokretima: visoka rigidnost i minimalna povratka omogućuju bolju kontrolu i robotiku.
Jednostruko prekriženi ležajevi valjci pružaju brojne prednosti u aplikacijama visoke preciznosti, uključujući visoki kapacitet opterećenja, kompaktni dizajn, visoku krutost, glatko kretanje, dugi radni vijek i svestranost. Ovi atributi čine ih izvrsnim izborom za industrije u kojima su preciznost, pouzdanost i učinkovita performanse kritične.
