Industrijski okretni prstenovi: Neopjevani heroji teške rotacije

U svijetu industrijskih strojeva, gdje se masivni tereti susreću s preciznim kretanjem, jedna komponenta je ključni pokretač: Industrijski okretni ležaj . Daleko više od običnog ležaja, to je robusna, rotacijska okosnica koja omogućuje dizalicama da se njišu, bagerima da kopaju, vjetroturbinama da prate vjetar i radarskim nizovima za skeniranje horizonta. Ovi visoko konstruirani prstenovi tihi su pogonski konji koji omogućuju glatku, kontroliranu rotaciju pod ekstremnim opterećenjima i teškim uvjetima.

Osim osnovnih ležajeva: definiranje okretnog prstena

Industrijski okretni prsten (također poznat kao okretni ležaj, ležaj okretnog stola ili okretni ležaj) je kotrljajući ležaj velikog promjera dizajniran za istovremeno :

• Aksijalna opterećenja: Sile koje djeluju paralelno s osi rotacije (poput težine kraka krana).

• Radijalna opterećenja: Sile koje djeluju okomito na os (poput vjetra koji bočno gura gondolu turbine).

• Preokretni trenuci: Sile koje imaju tendenciju da prevrnu ili nagnu strukturu (veliki izazov u primjenama kao što su bageri ili teški dizači).

Za razliku od manjih ležajeva, okretni prstenovi obično su projektirani po narudžbi ili odabrani iz opsežnih kataloga kako bi odgovarali specifičnom opterećenju, veličini, okolišu i zahtjevima za montažu aplikacije. Oni se izravno integriraju u strukturu stroja, često i sami služeći kao primarni strukturni element.

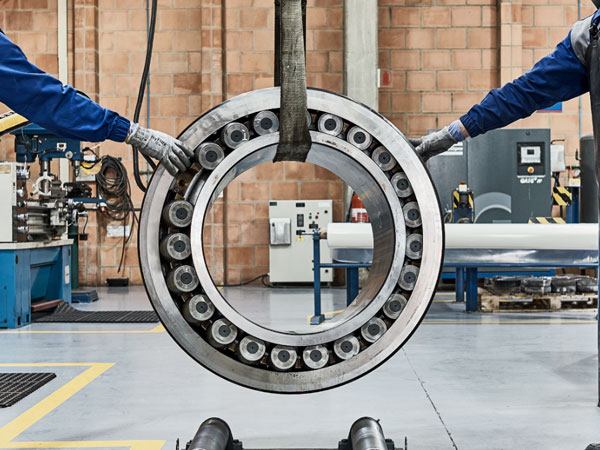

Anatomija jezgre i funkcija

Dok se dizajni razlikuju, ključni elementi definiraju industrijske okretne prstenove:

1. Prstenje: Dva koncentrična prstena (unutarnji i vanjski), obično izrađena od kovanog legiranog čelika visoke čvrstoće. Jedan prsten obično ima zube zupčanika (unutarnje ili vanjske) integrirane za pogonske mehanizme.

2. kotrljajući elementi: Kuglice ili valjci (cilindrični ili suženi) koji prenose opterećenja između prstenova. Raspored određuje vrstu ležaja i njegovu sposobnost rukovanja teretom.

3. Raceways: Precizno obrađeni utori na prstenovima gdje prolaze kotrljajuća tijela. Toplinska obrada (indukcijsko kaljenje) osigurava trajnost.

4. Brtve: Kritično za isključivanje kontaminanata (prašine, vode, pijeska) i zadržavanje podmazivanja. Postoji više mogućnosti brtvljenja za različita okruženja.

5. Sustav podmazivanja: Priključci za podmazivanje i kanali osiguravaju pravilno podmazivanje kotrljajućih elemenata i staza za trčanje za dug život i nesmetan rad. Centralizirani sustavi automatskog podmazivanja su uobičajeni.

6. Montažne rupe: Uzorak rupa s navojem ili običnih rupa na oba prstena za sigurno pričvršćivanje na potpornu i rotirajuću strukturu stroja.

Dominantni tipovi: Usklađivanje dizajna s opterećenjem

Dvije najčešće konfiguracije su:

1. Jednoredni kuglični ležaj s kontaktom u četiri točke:

   • Struktura: Jedan red lopti koje trče u stazi s gotičkim lukom.

   • Sposobnost: Izvrstan za istovremeno rukovanje kombiniranim aksijalnim, radijalnim i momentnim opterećenjima. Vrlo kompaktan dizajn.

   • Idealno za: Umjerena opterećenja, primjene koje zahtijevaju kompaktnost (dizalice, lagani bageri, okretne platforme za rukovanje materijalom, medicinski skeneri).

2. Križni valjkasti ležaj:

   • Struktura: Dva niza cilindričnih valjaka raspoređenih okomito (ukriženih) između prstenova. Valjci mijenjaju smjer.

   • Sposobnost: Vrhunska krutost i vrlo visoka momentna nosivost zbog linijskog kontakta valjaka. Učinkovito podnosi velika aksijalna i momentna opterećenja.

   • Idealno za: Primjene visoke preciznosti, vrlo visoka momentna opterećenja, situacije koje zahtijevaju maksimalnu krutost (teški bageri, robotske ruke, precizne okretne ploče, strojevi za bušenje tunela, velika radarska postolja).

Ostale varijante uključuju dvorednu kuglu, troredni valjak (za ekstremno velika opterećenja) i specijalizirane dizajne.

Gdje se okreću: kritične industrijske primjene

Okretni prstenovi su nezamjenjivi u teškoj industriji:

1. Građevinarstvo i rudarstvo:

   • Bageri (okretanje grane, rotacija kućišta)

   • Mobilne dizalice (okretanje grane, rotacija gornje strukture)

   • Toranjske dizalice (zakretanje kraka i protukraka)

   • Pumpe za beton (zglobna grana)

   • Rudarske lopate i dragline

2. Energija vjetra:

   • Sustavi skretanja: Okretanje cijele gondole prema vjetru.

   • Sustavi nagiba: Podešavanje kuta pojedinačnih lopatica (manji prstenovi).

3. Rukovanje materijalom:

   • Lučke dizalice (od broda do obale, RTG)

   • Stacker/Reclaimers

   • Rotirajući viličari i komisionari

   • Okretne ploče za automatizirano skladištenje

4. Obrana i zrakoplovstvo:

   • Postolja za radar i satelitsku antenu

   • Kupole za bacače projektila

   • Topovske kupole

   • Utovarivači tereta za zrakoplove

5. Industrijski strojevi:

   • Pozicioneri i manipulatori za zavarivanje

   • Stolovi za indeksiranje (CNC, montaža)

   • Robotske ruke (zglobovi za teške uvjete rada)

   • Medicinska oprema za snimanje (CT, PET skeneri)

   • Oprema za pakiranje i preradu

Ključne specifikacije i čimbenici odabira

Odabir pravog okretnog prstena najvažniji je za sigurnost, učinkovitost i dugovječnost. Kritični čimbenici uključuju:

• Nosivost: Dinamički i statički aksijalni, radijalni i momentni kapacitet (obično definiran ISO 281 ili sličnim).

• Ukočenost: Otpornost na deformacije pod opterećenjem (ključno za preciznost).

• Specifikacije opreme: Modul, broj zuba, stupanj točnosti (ako se vozi).

• Veličina i dimenzije: Promjer provrta, ukupna visina, krug vijka.

• Materijal i otvrdnjavanje: Vrsta čelika, tvrdoća klizne staze (npr. HRC 58-62).

• Brtvljenje: IP ocjena (zaštita od prodora), kompatibilnost materijala brtve.

• Podmazivanje: Vrsta, intervali, metoda (ručno, auto-lube).

• Uvjeti okoliša: Temperaturni raspon, izloženost prašini, vodi, kemikalijama, slanom spreju.

• Montaža: Dizajn sučelja, zahtjevi za vijke, razmatranja predopterećenja.

• Certifikati: Standardi specifični za industriju (npr. DNV-GL za offshore, AGMA za zupčanike).

Budućnost rotacije: Trendovi u tehnologiji okretnog prstena

Inovacije nastavljaju pomicati granice:

• Napredni materijali i premazi: Poboljšana otpornost na trošenje, zaštita od korozije i izdržljivost.

• Integrirano očitavanje (IoT): Ležajevi opremljeni senzorima za nadzor vibracija, temperature, opterećenja i podmazivanja, omogućujući prediktivno održavanje.

• Poboljšana rješenja za brtvljenje: Poboljšani materijali i dizajni za duži vijek trajanja u ekstremnim okruženjima (duboko rudarenje, pučinski).

• Smanjenje težine: Optimizirani dizajni koji koriste analizu konačnih elemenata (FEA) i napredne materijale za smanjenje težine bez žrtvovanja čvrstoće.

• Povećana preciznost: Za zahtjevne primjene poput robotike i visokoprecizne proizvodnje.

• Fokus održivosti: Duži radni vijek, programi ponovne proizvodnje i ekološki prihvatljiva maziva.

Zaključak: ključna točka

Industrijski okretni prstenovi su više od samo komponenti; one su temeljne stožerne točke na koje se oslanjaju ogromne sile i kritična gibanja. Njihov robustan dizajn, precizno inženjerstvo i čista nosivost čine ih nezamjenjivima u omogućavanju teških strojeva koji grade naš svijet, proizvode čistu energiju i obavljaju zahtjevne industrijske zadatke. Razumijevanje njihovih tipova, mogućnosti i kriterija odabira ključno je za inženjere i operatere. Kako strojevi postaju sve veći, pametniji i rade u oštrijim okruženjima, stalna evolucija tehnologije okretnih prstenova osigurava da oni ostanu pouzdan, rotirajući temelj moderne industrije. Prilikom specifikacije za teške rotacije, odabir pravog okretnog prstena nije samo inženjerska odluka – to je predanost sigurnosti, pouzdanosti i operativnom uspjehu.
